Comment calculer un déstratificateur : guide de dimensionnement
Sommaire
- Qu’est-ce qu’un déstratificateur et comment fonctionne-t-il
- Comment calculer un déstratificateur
- Comment calculer le débit et dimensionner un déstratificateur
- Choisir et régler un déstratificateur selon la hauteur du local
- Foire aux questions
Le calcul d’un déstratificateur repose sur quelques repères clairs : volume, débit d’air requis, diamètre des pales, puissance utile et impact sur le chauffage. Ces données permettent de dimensionner correctement un déstratificateur d’air dans les grands volumes, les entrepôts, les gymnases et, plus largement, les bâtiments à grande hauteur.
Qu’est-ce qu’un déstratificateur et comment fonctionne-t-il

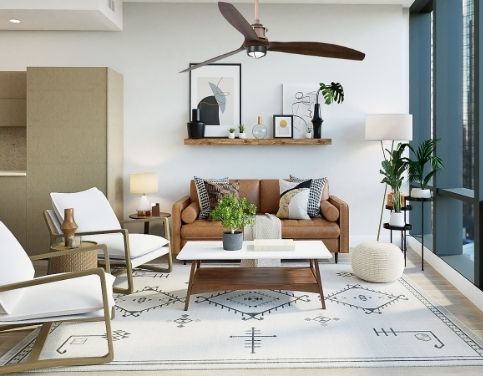

Un déstratificateur plafond est un appareil installé en hauteur pour renvoyer l’air chaud accumulé sous la toiture vers la zone occupée. Son rôle est simple : réduire la stratification et retrouver une température homogène sans augmenter la consigne de chauffage. Le bon réglage dépend de la hauteur sous plafond, de la hauteur libre disponible, du volume à traiter et du débit d’air réellement fourni.
La stratification thermique expliquée
Le phénomène de stratification apparaît naturellement dans les bâtiments chauffés. L’air chaud monte, tandis que l’air froid reste au niveau du sol. Dans les locaux de grande hauteur, cette stratification thermique devient coûteuse : un écart moyen d’environ 1 °C par mètre est courant en période de chauffage, avec des pointes jusqu’à 1,5 °C par mètre au-delà de 4 m.
- Écart standard : environ 1 °C par mètre de hauteur en conditions normales de chauffage.
- Écart accentué : jusqu’à 1,5 °C par mètre au-delà de 4 m, ce qui augmente les pertes thermiques.
- Pertes par fuites : l’air chaud accumulé s’échappe par les lanterneaux et la toiture.
- Correction rapide : quinze minutes de brassage continu peuvent ramener un écart de 6 °C à moins de 2 °C.
Dans ce contexte, un déstratificateur industriel est un équipement conçu pour casser la stratification et homogénéiser l’air entre le plafond et la zone occupée.
Déstratificateur caréné ou réversible : quelles différences
Le déstratificateur d’air existe en plusieurs architectures. Le modèle caréné vise les grands volumes et les hauteurs de 5 à 8 m, avec un flux vertical concentré et un débit d’air élevé : entre 12 000 et 20 000 m³/h pour environ 200 à 800 m² selon l’installation. À l’inverse, les modèles réversibles conviennent mieux aux espaces mixtes qui demandent un brassage utile en hiver comme en été.
- Déstratificateur caréné : flux vertical concentré, adapté aux entrepôts et aux gymnases.
- Réversible : inversion du sens de rotation pour un usage hiver/été.
- Moteur DC : six vitesses, télécommande, consommation d’environ 20 à 30 W.
- Moteur AC : trois vitesses, inversion manuelle, usage plus simple ou budget contraint.
La différence se joue sur le besoin réel. Un ventilateur déstratificateur réversible est à privilégier quand le local n’exige pas un débit constant très élevé. Pour les très grands volumes, des brasseurs d’air ou un modèle caréné sont plus cohérents, car le diamètre, la puissance et le brassage doivent rester adaptés à la hauteur.
À partir de quelle hauteur installer un déstratificateur
L’installation d’un déstratificateur devient pertinente à partir d’environ 2,50 m de hauteur libre. En dessous, la stratification reste limitée et le gain est souvent marginal. Dès que la hauteur sous plafond dépasse 5 m, le besoin devient nettement plus concret, y compris pour le montage de dossiers CEE selon l’installation.

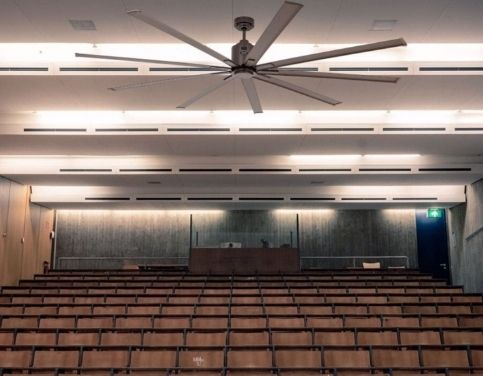

Dans les bâtiments de grande hauteur, les ventilateurs de plafond classiques atteignent vite leurs limites. Il faut alors passer à des brasseurs d’air professionnels, à un déstratificateur caréné ou à des solutions HVLS, avec un dimensionnement établi selon le volume, la surface, le débit d’air et la hauteur. Un critère souvent négligé : la hauteur libre réellement exploitable sous charpente, qui conditionne directement l’installation.
Comment calculer un déstratificateur
Le calcul repose sur trois mesures, surface, hauteur sous plafond, volume, auxquelles s’ajoute le niveau de brassage recherché, variable selon qu’il s’agit d’un entrepôt de stockage, d’un gymnase ou d’un grand volume logistique.
La formule de base est simple : volume = surface × hauteur sous plafond. Une fois ce volume obtenu, le débit d’air total se détermine à partir du nombre de volumes brassés par heure nécessaire pour corriger la stratification thermique sans créer d’inconfort au sol.
Comment calculer le débit et dimensionner un déstratificateur
La consommateur d un déstratificateur air ait très faible. Le dimensionnement repose sur trois bases simples : le volume du local, le débit d’air visé et le taux de brassage adapté.
Formules de calcul du volume et du débit d’air
Pour dimensionner un déstratificateur, il faut d’abord partir du volume d’air à traiter : longueur × largeur × hauteur, en m³. Ensuite, le débit d’air nécessaire se calcule sur une base de 3 renouvellements par heure, soit surface × hauteur × 3, avec une majoration de 15 % en environnement industriel.
- Formule simplifiée : Q = 2 × volume d’air du local (m³/h), utile pour un premier dimensionnement.
- Taux de brassage optimal : entre 2 et 3 fois le volume total par heure.
- Exemple concret : un atelier de 150 m³ demande au minimum 450 m³/h, puis environ 520 m³/h après majoration en industrie.
La différence se joue sur le débit d’air réel, pas sur la seule surface au sol. Selon le diamètre des pales et le modèle de déstratificateur, les performances varient fortement : de 6 100 à 17 010 m³/h.
Calculer les économies sur le destratificateur chauffage
Un destratificateur chauffage peut réduire la consommation de chauffage de 10 à 30 %, selon l’isolation, la hauteur sous plafond et la configuration du local chauffé. En ramenant l’air chaud vers la zone occupée, il devient possible d’abaisser la consigne de 1 °C, soit environ 7 % d’économie. Dans de bonnes conditions, le gain ressenti au sol atteint 3 à 5 °C, même à consigne de chauffage inchangée.
En pratique, les économies se situent souvent entre 2 et 5 €/m²/an. Dans les entrepôts de plus de 10 m sous plafond, les économies peuvent atteindre 30 % : le retour sur investissement tombe à 1-3 ans en intégrant les certificats CEE.
| Hauteur du local | Économies estimées | ROI indicatif |
| 2,5 à 5 m (résidentiel/commercial) | 10 à 15 % | 3 à 5 ans |
| 5 à 8 m (local commercial) | 15 à 20 % | 2 à 4 ans |
| 8 à 12 m (entrepôts, gymnases) | 20 à 25 % | 1 à 3 ans |
| Au-delà de 12 m (grands volumes industriels) | 25 à 30 % | 1 à 2 ans |
Intégrer les équipements existants au dimensionnement
Une fois le besoin théorique calculé, il faut tenir compte des appareils déjà en place. Si des aérothermes ou d’autres solutions de brassage participent déjà au mouvement d’air, leur débit d’air doit être déduit du besoin global avant de choisir un déstratificateur supplémentaire. Selon l’installation, ce point évite un surdimensionnement inutile.
Le bon réglage dépend aussi du système de chauffage existant et de sa puissance : aérothermes gaz, tubes radiants ou générateurs d’air chaud n’interagissent pas de la même façon avec un déstratificateur. Ce type d’appareil est généralement plus efficace avec un chauffage convectif qu’avec un système rayonnant. Pour dimensionner un déstratificateur dans un bâtiment complexe, il faut donc croiser débit, hauteur, puissance installée et type d’émission de chaleur.
Choisir et régler un déstratificateur selon la hauteur du local
Le meilleur déstratificateur ne se limite pas au débit d’air. Pour choisir un déstratificateur efficace, il faut aussi tenir compte du diamètre, de la hauteur, de la taille de la zone à couvrir et du réglage saisonnier. La différence se joue sur un point simple : limiter la stratification sans créer de courant d’air gênant, afin d’obtenir un confort homogène dans tout le local chauffé.
Choisir le bon déstratificateur selon la surface et la hauteur
Le premier repère reste la surface, mais la hauteur du bâtiment modifie rapidement le dimensionnement. En pratique, on retient généralement : 90 cm de diamètre pour moins de 20 m², 120 cm pour 20 à 40 m², 140 cm pour 40 à 60 m², puis 160 cm ou plusieurs appareils au-delà.
Cette logique ne suffit toutefois pas dans les grands volumes. Dès que la hauteur augmente, le nombre de déstratificateurs doit suivre pour conserver un brassage utile entre la toiture et la zone occupée : au-delà de 12 m, il faut souvent prévoir 6 à 12 appareils pour une couverture cohérente. Choisir un déstratificateur revient donc à croiser surface, hauteur libre disponible et volume réel à traiter.
Comment régler un déstratificateur en mode chauffage
Le réglage en hiver dépend d’abord du moteur et de la finesse de régulation disponible. Un moteur DC est à privilégier quand l’appareil doit fonctionner longtemps : consommation divisée par 2,5, six vitesses de réglage et télécommande intégrée.
En mode hiver, la rotation doit être horaire et la vitesse maintenue au minimum.
- Sens de rotation : horaire en mode hiver pour rabattre l’air chaud vers le bas.
- Vitesse recommandée : minimale en continu pour un brassage stable et sobre.
- Thermostat couplé : autour de 16 °C pour un local chauffé à 12 °C avec un appareil placé à 6 m de hauteur.
Le bon réglage dépend de la stratification réellement observée dans le bâtiment. Selon l’installation, un régulateur de vitesse couplé à un thermostat ajuste automatiquement le brassage aux écarts de température et évite les corrections manuelles répétées.
Paramètres d’installation et calepinage optimal
Une fois le modèle choisi, l’implantation devient décisive. Le positionnement le plus efficace se situe en général au centre de la pièce, aux deux tiers de la hauteur totale, avec une hauteur libre minimale de 2,30 m entre le bas des pales et le sol. Un critère souvent négligé : cette distance conditionne autant la sécurité que la qualité de diffusion.
Avant d’installer un déstratificateur, il faut repérer les sources de chaleur et les zones de déperdition : portes sectionnelles, lanterneaux, zones de chargement ou points d’entrée d’air froid. Ce calepinage permet de choisir l’emplacement utile plutôt qu’un axe théorique, surtout dans les grands volumes où les écarts thermiques sont rarement uniformes.
Dans les très grands volumes dépassant 18 m, un seul type d’appareil ne suffit pas toujours. On associe alors des brasseurs d’air HVLS et un déstratificateur d’air industriel caréné, avec au minimum 12 appareils sur l’ensemble de l’installation.
Foire aux questions
Comment calculer le nombre de déstratificateurs nécessaires pour un local ?
Le point de départ est simple : calculez le volume du local avec la formule longueur × largeur × hauteur. Pour dimensionner le brassage, appliquez ensuite le calcul surface × hauteur × 3 afin d’estimer le débit d’air nécessaire en m³/h.
Divisez ce débit total par le débit unitaire du modèle retenu : vous obtenez le nombre de déstratificateurs à prévoir. En pratique, une majoration de 15 % reste utile en milieu industriel, tandis que le débit des équipements de brassage déjà en place doit être déduit pour éviter un surdimensionnement.
À quelle vitesse et dans quel sens régler un déstratificateur en hiver ?
En mode hiver, un déstratificateur se règle en sens horaire et à vitesse minimale.
Un fonctionnement continu à faible vitesse donne de meilleurs résultats qu’une marche par à-coups à pleine puissance. Pour une installation placée à 6 m de hauteur dans un local chauffé à 12 °C, un thermostat réglé à 16 °C suffit généralement. Le bon réglage dépend de la hauteur d’installation et du niveau de chauffage visé.
Quel gain énergétique peut-on attendre d’un déstratificateur ?
Les gains sur le chauffage se situent le plus souvent entre 10 et 30 %. La différence se joue sur la hauteur du bâtiment, son isolation, son volume et la qualité du brassage obtenu.
Un déstratificateur homogénéise la température dans la grande hauteur et améliore le confort au sol : le ressenti peut gagner 3 à 5 °C sans modifier la consigne. Dans les entrepôts de grande hauteur, à partir de 10 m, les économies peuvent atteindre 30 %, avec un retour sur investissement de 1 à 3 ans en intégrant les certificats CEE.
