Installer un ventilateur de plafond en placo : guide d’installation

Installer un ventilateur de plafond sur placo exige une méthode rigoureuse : le type de support caché derrière la plaque conditionne le choix des fixations, la résistance de l’ancrage et, en définitive, la sécurité de toute l’installation. Ce guide détaille les étapes pour l’installation sur placo d’un ventilateur de plafond, du diagnostic du support jusqu’à l’équilibrage final des pales.

Comprendre les limites du plafond en placo

Le BA13 standard est une plaque de plâtre de 13 mm d’épaisseur, conçue comme habillage de finition. Sa composition n’est pas prévue pour recevoir durablement une charge dynamique. Avant toute opération, il est indispensable de repérer ce qui se trouve derrière cette plaque : dalle béton, solives en bois, ossature métallique ou vide technique. Le type de plafond rencontré détermine la méthode à retenir.

Pourquoi le ventilateur crée des contraintes

Un ventilateur de plafond pèse couramment entre 6 et 20 kg, mais le poids statique seul ne suffit pas à évaluer le risque. La rotation des pales génère des efforts centrifuges répétés qui s’ajoutent à la masse de l’appareil. Pour dimensionner correctement l’ancrage d’un appareil tournant, les spécialistes considèrent environ le double du poids réel. Un kit de fixation pour ventilateur de plafond sur placo doit donc intégrer cette contrainte dynamique, pas seulement la charge au repos.

En pratique, une fixation dans le BA13 seul se dégrade progressivement. Les vibrations élargissent les trous de perçage dans le plâtre et créent un effet d’arrachement qui s’installe sur plusieurs jours ou plusieurs semaines. Les longues vis associées à des chevilles à expansion dans un plafond creux ne garantissent pas une stabilité suffisante. Sur un plafond suspendu non renforcé, l’installation d’un ventilateur est fortement déconseillée.

Repérer les signes d’une fixation fragile

Des fissures radiaires autour des points d’ancrage constituent le signal d’alerte le plus visible d’une fixation qui fatigue. Pour éviter d’en arriver là, le choix d’une cheville pour ventilateur de plafond sur placo doit être réalisé en fonction du poids de l’appareil et de l’épaisseur exacte de la plaque. Une plaque de 10 mm ne réagit pas comme un BA13 de 13 mm, ce qui influe directement sur la capacité d’ancrage admissible.

• Fissures radiaires : signe d’arrachement progressif autour des points de fixation dans la plaque de plâtre, à surveiller dès les premières semaines.
• Oscillations visibles : tout mouvement de balancement anormal du ventilateur en fonctionnement indique un ancrage insuffisant ou des vis mal serrées.
• Bruits de craquement : un craquement à chaque démarrage ou arrêt révèle souvent un déplacement des fixations sous l’effet des vibrations.
• Jeu dans le boîtier : si le boîtier de suspension bouge légèrement sous traction manuelle, la fixation est insuffisante avant même la mise sous tension.

Dans un logement locatif, les dégâts causés au plafond par une fixation inadaptée engagent la responsabilité du locataire et peuvent entraîner une retenue sur le dépôt de garantie. La prudence s’impose dès la phase de diagnostic. Pour aller plus loin, l’installation d’un ventilateur de plafond sur placo requiert de connaître précisément la nature du support avant tout perçage.

Un plafond suspendu dont l’ossature courante n’a pas été renforcée ne peut pas recevoir durablement un appareil tournant. La plaque et ses rails ne sont tout simplement pas dimensionnés pour ce besoin. Selon l’installation, la solution la plus sûre peut être un renfort en bois vissé sur deux solives ou un support métallique intermédiaire posé entre la dalle et le faux plafond. Le guide pour installer un ventilateur de plafond détaille les emplacements et les configurations adaptées à chaque cas.

Identifier le support avant l’installation

Choisir la bonne méthode d’ancrage commence par un diagnostic précis du plafond. Un détecteur de matériaux multifonction permet de localiser les rails métalliques, les solives en bois et la présence éventuelle d’une dalle en béton derrière le placo. Le test sonore reste une alternative simple : un son creux indique un vide, un bruit sourd révèle une solive ou une dalle.

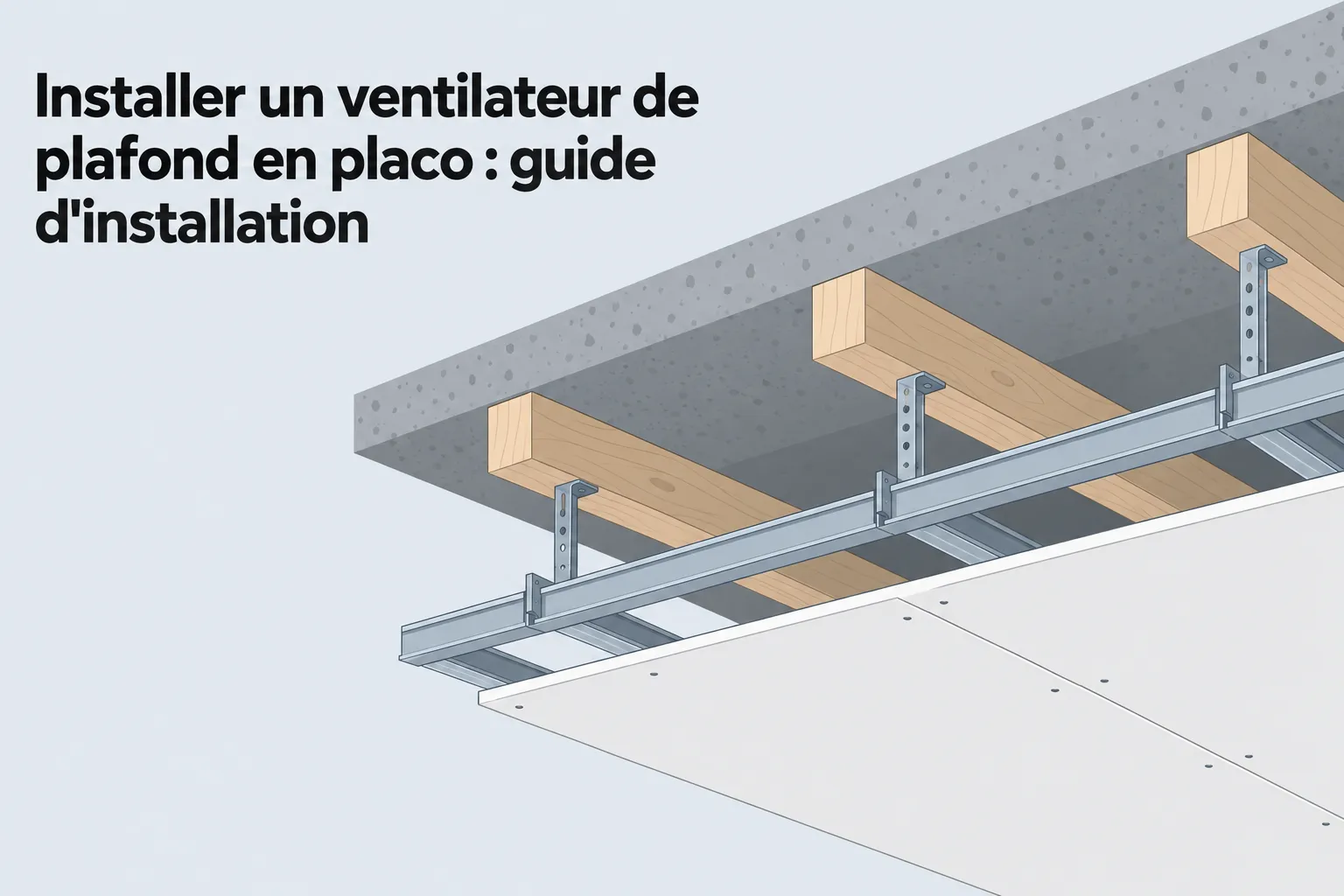

Dalle béton, bois ou ossature métallique

Pour installer un ventilateur de plafond Create ou tout autre modèle, il faut d’abord identifier exactement le support porteur. Chaque configuration impose une technique d’ancrage distincte, et un mauvais diagnostic peut rendre l’ensemble de l’installation dangereux dès les premières semaines d’utilisation.

• Dalle béton : support porteur idéal ; ancrage par chevilles mécaniques à expansion ou scellement chimique à résine bi-composant injectée dans les trous forés.
• Solives bois accessibles depuis les combles : fixation directe avec des tire-fonds de 60 à 80 mm, sans cheville intermédiaire ; le bois amortit naturellement les vibrations.
• Ossature métallique : rails généralement espacés de 40 à 60 cm, ne pouvant pas recevoir de charge dynamique importante sans renfort dédié ; un support intermédiaire est nécessaire.
• Vide technique : plafond suspendu avec vide important ; un support métallique réglable entre la dalle et le faux plafond est la solution la plus fiable pour cette configuration.

La différence se joue sur la capacité du support à absorber les efforts dynamiques, pas seulement le poids statique. Lorsque l’accès par le dessus est impossible, des tiges filetées traversantes peuvent créer un ancrage solide vers la dalle ou la structure supérieure. Les professionnels répartissent généralement quatre tiges autour du point central pour former un support en croix ou en carré.

Créer un ancrage sur la structure porteuse

La notice d’un ventilateur Create, comme celle de la plupart des appareils du marché, recommande systématiquement de s’ancrer dans la structure porteuse et non dans la plaque de plâtre seule. Une traverse en bois de section minimale 40 × 60 mm, installée perpendiculairement entre deux solives, crée un point d’ancrage fiable sans nécessiter de découpe visible dans le plafond. Cette technique est particulièrement adaptée lorsque les combles sont accessibles.

Lorsqu’une dalle en béton se trouve directement derrière le placo, le scellement chimique constitue la méthode la plus sûre : une résine bi-composant est injectée dans les trous forés sans générer de contrainte d’expansion mécanique dans le matériau. Un renfort OSB peut également être fixé sur les solives adjacentes depuis le dessus, puis le support du ventilateur est vissé depuis le bas à travers le placo, sans aucune découpe apparente.

Contrôler la résistance du support

Une fois le support posé, un contrôle par traction légère permet de vérifier la stabilité avant de poursuivre le montage. Cette vérification est pourtant un critère souvent négligé : elle peut révéler un ancrage insuffisant avant la mise en service du ventilateur. Tirer doucement sur le support dans plusieurs directions simule une partie des efforts que les vibrations exerceront en fonctionnement continu.

Si le support manifeste le moindre jeu, il faut renforcer l’ancrage avant de procéder à l’assemblage de l’appareil.

Choisir la fixation selon le poids

Le poids de l’appareil est le critère de départ pour choisir le type d’ancrage, mais il doit toujours être croisé avec la nature du support et la présence ou non d’une tige de suspension. Un ventilateur de moins de 8 kg n’appelle pas les mêmes fixations qu’un modèle de 15 kg avec rallonge. La capacité dynamique de chaque système l’emporte sur sa résistance statique annoncée.

Molly ou bascule pour les petits modèles

Pour les appareils de moins de 8 kg, le schéma de montage d’un ventilateur de plafond Create, comme pour tout autre modèle léger, prévoit au minimum quatre chevilles Molly de 6 mm de diamètre posées dans une plaque de BA13 de 13 mm, uniquement si la charge reste inférieure à ce seuil. Ces chevilles se déploient en étoile derrière la plaque et répartissent l’effort sur une surface plus large qu’une vis classique. Le boîtier ou point de suspension doit être homologué pour supporter au moins 30 kg.

• Chevilles Molly ∅ 6 mm : déploiement en étoile derrière la plaque, adaptées aux ventilateurs de moins de 8 kg sur BA13 de 13 mm, minimum 4 points de fixation.
• Chevilles à bascule acier : pour les appareils de plus de 8 kg, certifiées pour au moins 25 kg par cheville avec 4 points minimum.
• Platine de répartition 30 × 30 cm : répartit la charge sur 20 à 25 kg avec une marge adaptée aux efforts dynamiques ; obligatoire dès que l’ancrage structurel est impossible.
• Support métallique réglable : s’installe entre la dalle béton et le faux plafond, peut porter jusqu’à 40 kg tout en restant entièrement dissimulé par le plafond suspendu.

Un critère souvent négligé : les chevilles Molly ne remplacent pas un ancrage structurel dès que la charge dépasse les seuils ou que les vibrations s’intensifient. Sur un faux plafond en placo, les chevilles à bascule en acier sont obligatoires ; les vis classiques seules ne suffisent jamais dans ce type de configuration. Tirez légèrement sur le support après serrage pour valider sa tenue avant de fixer l’appareil.

Renforcer les appareils lourds ou suspendus

À partir de 10 kg ou dès qu’une longue tige de suspension est prévue, un support intermédiaire en contreplaqué de 18 mm minimum vissé sur deux solives est indispensable. Lors d’un montage de ventilateur de plafond Leroy Merlin ou de toute autre enseigne proposant des modèles mi-lourds, ce renfort est la condition sine qua non d’une installation fiable à long terme. Au-delà de 12 kg, l’ancrage doit impérativement s’effectuer dans la structure porteuse.

Pour les situations où l’accès par le dessus est impossible, une platine de renfort peut être collée puis vissée avec une colle époxy haute résistance et des chevilles Molly. Le durcissement doit être respecté intégralement : 48 heures minimum avant la pose du ventilateur. Une plaque de répartition à six vis ou davantage limite la concentration des efforts sur deux points seulement et améliore sensiblement la résistance de l’ensemble face aux vibrations continues.

Réaliser l’installation électrique du ventilateur

L’installation électrique conditionne la sécurité et les performances du ventilateur au quotidien. Un raccordement mal réalisé peut détériorer le moteur, créer un risque d’échauffement ou déclencher des coupures intempestives. L’alimentation doit être préparée avec soin avant de suspendre l’appareil au plafond.

Sécuriser le circuit et les raccordements

Pour installer un ventilateur de plafond avec télécommande, ou tout autre modèle, commencez par couper l’alimentation au tableau électrique et vérifiez l’absence de tension avec un testeur adapté avant tout contact avec les câbles. Le raccordement doit respecter la norme NF C 15-100 : circuit dédié, disjoncteur bipolaire et protection différentielle 30 mA en amont de l’appareil.

• Code couleur obligatoire : phase en marron ou rouge, neutre en bleu, conducteur de terre en jaune-vert ; tout écart crée un risque immédiat pour le moteur et l’utilisateur.
• Connecteurs adaptés : dimensionnés à la section des câbles et correctement serrés ; un raccord mal maintenu se déplace sous les vibrations et provoque un échauffement local dangereux.
• Boîtier homologué pour ventilateur : une simple boîte de luminaire ne suffit pas ; le boîtier doit pouvoir supporter entre 16 et 32 kg selon les modèles, voire 32 à 41 kg pour les appareils résidentiels les plus lourds.

L’arrivée électrique d’un ancien luminaire ou d’une suspension peut être réutilisée pour alimenter un ventilateur de plafond, y compris un modèle doté d’un éclairage intégré. En revanche, les variateurs d’éclairage et les régulateurs muraux classiques sont à proscrire : ils risquent d’endommager irréversiblement le moteur du ventilateur.

Vérifier la boîte et la commande

Un problème de ventilateur Create lié à des vibrations anormales ou à des coupures intermittentes provient souvent d’une boîte électrique inadaptée ou d’un connecteur desserré, plutôt que d’un défaut de l’appareil. Avant d’incriminer le moteur, retirez le cache de plafond pour inspecter la boîte et contrôlez que toutes les connexions sont correctement maintenues.

La boîte doit être solidement reliée aux solives ou à un kit de support spécifique, et non simplement coincée dans le placo. En cas de doute sur sa capacité de charge, faites intervenir un électricien qualifié pour tester le support et les connexions avant remise sous courant.

Suivre l’ordre de montage

L’ordre recommandé pour installer un ventilateur est le suivant : fixation du support au plafond en premier, raccordement électrique ensuite, montage des pales après vérification des connexions, puis essais et équilibrage final. Dès que le courant est rétabli, un premier test à faible vitesse permet de valider la tenue mécanique et la qualité du raccordement avant toute utilisation prolongée.

Positionner et équilibrer le ventilateur au plafond

L’emplacement du ventilateur de plafond influe directement sur son efficacité thermique et sur le confort ressenti dans la pièce. Hauteur, position centrale, usage saisonnier et type de moteur sont à arbitrer avant la pose définitive.

Choisir la hauteur et l’emplacement

Un ventilateur de plafond placé au centre de la pièce diffuse un brassage d’air homogène sur l’ensemble de la surface. La hauteur de montage dépend de l’usage saisonnier : pour le refroidissement estival, la distance minimale entre le bas des pales et le sol doit être de 2,30 m. Les préoccupations liées au ventilateur Create et à son bruit en chambre rappellent qu’un moteur DC est à privilégier dans cet usage, car sa consommation peut être jusqu’à deux fois inférieure à celle d’un moteur AC standard à niveau sonore comparable.

• Centre de la pièce : emplacement idéal pour couvrir l’ensemble de la surface et éviter les zones mortes de brassage d’air.
• Hauteur minimale 2,30 m : distance réglementaire entre le bas des pales et le sol pour un usage estival en toute sécurité.
• Mode hiver (destratification) : positionner l’appareil au plus près du plafond pour redistribuer l’air chaud accumulé en hauteur vers la zone d’occupation.

Dans une chambre à coucher, l’appareil doit être placé au milieu de la pièce ou au bout du lit. Fixer le ventilateur directement au-dessus du couchage présente un risque réel en cas de chute de l’appareil ou de ses fixations.

Limiter les vibrations et le bruit

Le montage des pales conditionne directement le niveau de vibrations transmis au plafond et à la structure. Chaque pale doit être installée selon la numérotation inscrite sur les supports afin de répartir la masse régulièrement. Un serrage homogène de toutes les vis limite les oscillations et protège le moteur sur la durée.

• Numérotation des pales : respecter l’ordre indiqué sur les supports garantit une répartition équilibrée de la masse dès la première mise en route.
• Serrage homogène : une pression identique sur chaque vis réduit les micro-oscillations et évite les vibrations résonantes transmises au plafond.
• Essai à faible vitesse : faire tourner l’appareil quelques minutes à vitesse réduite pour contrôler la rotation régulière et détecter tout bruit anormal avant l’équilibrage.
• Kit d’équilibrage : placer la pince au centre de chaque pale lors d’un essai à vitesse élevée pour identifier la pale responsable des vibrations résiduelles.

Une fois la pale déséquilibrée identifiée, le contrepoids adhésif fourni dans le kit d’équilibrage est fixé sur la ligne centrale de cette pale, à l’emplacement validé pendant le test. Relancer l’appareil à vitesse élevée confirme ou infirme la correction. Si les vibrations persistent, déplacer légèrement le contrepoids jusqu’à obtenir une rotation silencieuse et stable.

Le bon réglage dépend de la qualité du premier assemblage autant que du kit d’équilibrage lui-même. Un moteur parfaitement équilibré mécaniquement génère peu de vibrations résiduelles ; c’est toujours une pale légèrement mal positionnée ou une vis insuffisamment serrée qui crée les déséquilibres persistants. Reprendre chaque point de serrage avant d’utiliser le contrepoids résout souvent le problème sans autre intervention.

Adapter le modèle à la pièce

Pour une pergola ou une véranda, le ventilateur doit être classé au minimum IP44 afin de résister aux projections d’eau et aux corps solides. Cette classification garantit que le moteur et les éléments électriques restent protégés même en cas d’humidité importante ou d’éclaboussures directes. Un appareil non classé IP installé en extérieur se détériore rapidement, quelle que soit la qualité de son ancrage au plafond.

En environnement marin, la teneur en sel de l’air accélère la corrosion des parties métalliques et des circuits électriques. Un modèle anti-corrosion spécifiquement conçu pour ces conditions est indispensable dans ce contexte. Le traitement de surface des pales, du corps moteur et des fixations prime sur la puissance ou le design de l’appareil.

À l’inverse, pour une chambre calme, un ventilateur à moteur DC offre le meilleur compromis entre silence, consommation et efficacité de brassage. Dès que la hauteur sous plafond est contrainte, un modèle « hugging », fixé directement sans tige de suspension, permet de respecter la hauteur minimale de 2,30 m même dans les pièces dont le plafond avoisine les 2,50 m.
